彈性活銷聯軸器
- 簡介：彈性活銷聯軸器具有良好的補償軸向,徑向和角向軸線偏移性能,減振性能較好,結構簡單.
產品詳細

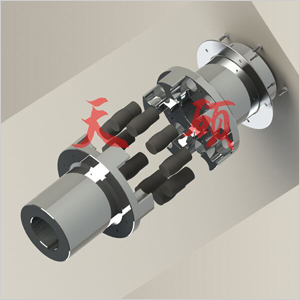

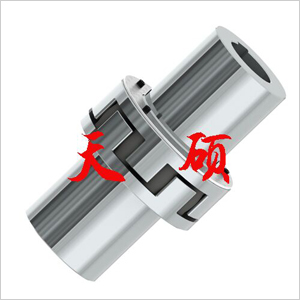

LF彈性活銷聯軸器
彈性活銷聯軸器是由我國研制的新型高性能聯軸器，它集中現有標準彈性聯軸器不結構的優點，例如具有梅花形彈性聯軸器的優點：彈性元件受擠壓，結構簡單，可靠性高?？朔嗣坊ㄐ螐椥月?lián)軸器缺點：更換彈性元件時須移動半聯軸器，雙法蘭梅花形彈性聯軸器雖可不用移動半聯軸器也能更換彈性元件，但結構復雜，成本高，增加了質量和轉動慣量，應用范圍受到限制。傳遞相轉矩時徑向尺寸比GB4323彈性套柱銷聯軸器要小得多，質量輕，轉動慣量小。
彈性活銷聯軸器具有良好的補償軸向、徑向和角向軸線偏移性能，減振性能較好，結構簡單，工作平穩可靠，無噪聲，不用潤滑，維護簡便，裝拆方便，工藝性好，成本低，可派生為多種結構型式，通用性好，適用范圍廣，便于推廣。該聯軸器量突出的優點之一是只需一次對中安裝，更換彈性元件時，不用移動半聯軸器，可減少輔助工時，提高生效率，尤其適合用于軸線對安裝困難、求盡量減少輔助工時工況環境。
彈性活銷聯軸器適用范圍*其廣泛 ，涉及國民經濟的各個領域，除了高溫、高速特殊工況外，各種機械產品軸系傳動均可選用，可廣泛用于冶金、礦山、起重、運輸、石油、化工、船舶、交通、紡織、輕工、農機、印機和水泵、風機、壓縮機、機床等機械設備和行業軸系傳動，將逐步取代目前使用廣泛的梅花形彈性聯軸器、彈性套柱銷軸器、彈性柱銷聯軸器、彈性柱銷齒式聯軸器、芯型彈性聯軸器、彈性塊軸器、滾子鏈聯軸器以及齒式聯軸器等標準聯軸器的相應規格。

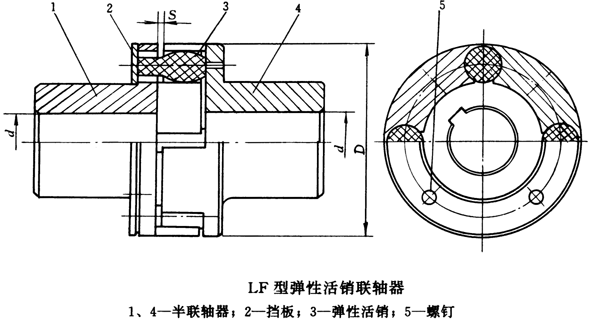

LF型彈性活銷聯軸器基本參數和主要尺寸
LF型彈性活銷聯軸器基本參數和主要尺寸
|
型號
|
公稱轉矩
Tn/N·m
|
許用轉速[n]
/r·min-1
|
軸孔直徑d/mm
|
外徑D/mm
|
轉動慣量
I/kg·m2
|
質量m/kg
|
|
|
鐵
|
鋼
|
||||||
|
LF1
|
16
|
10230
|
13640
|
12～19
|
56
|
0.0002
|
0.39
|
|
LF2
|
25
|
10000
|
12130
|
16～22
|
63
|
0.0004
|
0.51
|
|
LF3
|
40
|
7640
|
10190
|
20～28
|
75
|
0.0008
|
0.88
|
|
LF4
|
63
|
6740
|
8990
|
24～32
|
85
|
0.0027
|
2.7
|
|
LF5
|
90
|
5700
|
7600
|
28～38
|
100
|
0.0037
|
3.66
|
|
LF6
|
140
|
4770
|
6360
|
32～42
|
120
|
0.0096
|
7.01
|
|
LF7
|
250
|
4090
|
5450
|
38～48
|
140
|
0.0173
|
8.83
|
|
LF8
|
400
|
3580
|
4770
|
42～55
|
160
|
0.0333
|
12.9
|
|
LF9
|
710
|
3180
|
4240
|
50～65
|
180
|
0.059
|
19.1
|
|
LF10
|
1120
|
2720
|
3630
|
63～75
|
210
|
0.1186
|
27.1
|
|
LF11
|
1800
|
2290
|
3050
|
75～95
|
250
|
0.281
|
45.9
|
|
LF12
|
2800
|
2040
|
2720
|
85～110
|
280
|
0.6189
|
79.1
|
|
LF13
|
4000
|
1790
|
2380
|
90～120
|
320
|
0.9568
|
94.8
|
|
LF14
|
7100
|
1500
|
2010
|
100～130
|
380
|
1.9934
|
147
|
|
LF15
|
8000
|
1360
|
1810
|
120～150
|
420
|
3.215
|
189
|
|
LF16
|
10000
|
1240
|
1660
|
130～170
|
460
|
5.6433
|
280
|
|
LF17
|
16000
|
1100
|
1460
|
160～200
|
520
|
9.929
|
392
|
|
LF18
|
25000
|
950
|
1270
|
170～220
|
600
|
17.62
|
530
|
|
LF19
|
31500
|
850
|
1140
|
180～240
|
670
|
30.61
|
760
|
|
LF20
|
63000
|
630
|
840
|
190～250
|
900
|
84.9
|
1136
|
LF型彈性活銷聯軸器許用補償量
|
型號
|
LF1
|
LF2
|
LF3
|
LF4
|
LF5
|
LF6
|
LF7
|
LF8
|
LF9
|
LF10
|
LF11
|
LF12
|
LF13
|
LF14
|
LF15
|
LF16
|
LF17
|
LF18
|
LF19
|
LF20
|
|
軸向△x/mm
|
1.8
|
2
|
2.5
|
3
|
3.5
|
4
|
5
|
6
|
7
|
8
|
9
|
11
|
14
|
|||||||
|
徑向△y/mm
|
0.5
|
0.8
|
1
|
1.5
|
2
|
2.5
|
3
|
|||||||||||||
|
角向△α/(°)
|
3.5
|
3
|
2.5
|
2
|
1.5
|
|||||||||||||||
注：表中所列許用補償量是指允許的由于安裝誤差、沖擊、振動、變形、溫度變化等因素所形成的兩軸相對偏移量。
