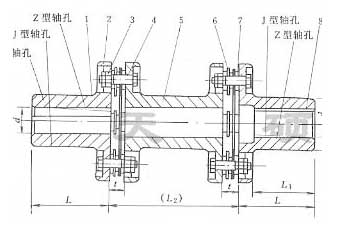

JMIJ型接中間軸型膜片聯軸器
- 簡介：安裝前應首先檢查原動機和工作機兩軸是否同心,兩軸表面是否有包裝紙和碰傷,聯軸器兩個半聯軸節內孔是否有雜物.
產品詳細
JMIJ型接中間軸型膜片聯軸器安裝使用說明
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。 然后 檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。一般選型時，讓原動機和工作機端半聯軸節長度小于其軸伸長度10— 30mm為好。
2. 為了便于安裝，*好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以 齊平為好。 檢測兩半聯軸節之間的距離：沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值，及加長段與兩個膜片組實測尺寸之和，兩者誤差控制在0—0.4mm范 圍之內。
3. 找正：用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動，當法蘭盤外圓小于250mm時跳動值應不大于0.05mm；當法蘭盤外圓大于250mm時，跳動值應不大于0.08.
JMIJ型接中間軸型膜片聯軸器基本參數和主要尺寸
| 型 號 |
公稱轉矩 Tn /N.m |
瞬時*大轉矩 Tmax /N.m |
*大轉速 nmax r/min |
軸孔直徑 d,d1 |
軸孔長度 | D | D1 | D2 |
L1 min |
t |
質量 Kg |
轉動慣量 kg.㎡ |
0.252 | ||
| J1型Y型 | L推薦 | ||||||||||||||
| L |
L1 min 質量 |
每增加 1m的 質量 |
|||||||||||||
| JMⅡJ1 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 45 | 70 | 8±0.2 | 2 | 41 | 0.002 | |
| JMⅡJ2 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 80 | 2.9 | 0.003 | ||||
| JMⅡJ3 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | 76 | 96 | 11±0.3 | 5.7 | 8 | 0.009 | |
| JMⅡJ4 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 116 | 8.5 | 0.017 | ||||
| JMⅡJ5 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 102 | 136 | 14±0.3 | 12.5 | 12 | 0.034 | |
| JMⅡJ6 | 1250 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 140 | 15±0.4 | 16.5 | 0.053 | |||
| JMⅡJ7 | 2000 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 114 | 21 | 19 | 0.082 | ||||
| JMⅡJ8 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 80 | 205 | 120 | 114 | 140 | 20±0.4 | 23 | 19 | 0.092 | |
| JMⅡJ9 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 127 | 160 | 27 | 21 | 0.117 | ||
| JMⅡJ10 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 170 | 23±0.5 | 36 | 0.191 | |||
| JMⅡJ11 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 140 | 42 | 26 | |||||
| JMⅡJ12 | 6300 | 10000 | 3200 | 60-110 | 107-212 | 110 | 270 | 155 | 190 | 50 | 0.349 | ||||
| JMⅡJ13 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 165 | 200 | 27±0.6 | 66 | 47 | 0.56 | |
| JMⅡJ14 | 10000 | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 220 | 78 | 0.75 | ||||
| JMⅡJ15 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 240 | 32±0.7 | 110 | 51 | 1.26 | ||
| JMⅡJ16 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 219 | 250 | 125 | 72 | 1.63 | ||
| JMⅡJ17 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 290 | 160 | 2.45 | ||||
| JMⅡJ18 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 300 | 38±0.9 | 220 | 3.99 | |||
| JMⅡJ19 | 31500 | 50000 | 1850 | 100-180 | 167-302 | 185 | 460 | 260 | 267 | 320 | 245 | 89 | 4.98 | ||
| JMⅡJ20 | 35500 | 56000 | 1800 | 120-200 | 167-352 | 200 | 480 | 280 | 350 | 275 | 6.28 | ||||
| JMⅡJ21 | 40000 | 63000 | 1700 | 120-200 | 167-352 | 210 | 500 | 295 | 370 | 320 | 7.68 | ||||
| JMⅡJ22 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 299 | 380 | 44±1 | 400 | 110 | 11.6 | |
| JMⅡJ23 | 63000 | 100000 | 1450 | 140-240 | 202-410 | 240 | 600 | 335 | 356 | 410 | 50±1.2 | 560 | 145 | 19.8 | |
| JMⅡJ24 | 80000 | 125000 | 1400 | 160-250 | 242-410 | 255 | 620 | 350 | 440 | 620 | 23.6 | ||||
| JMⅡJ25 | 90000 | 140000 | 1300 | 180-280 | 242-470 | 275 | 660 | 385 | 480 | 740 | 31.9 | ||||
| JMⅡJ26 | 112000 | 180000 | 1200 | 180-300 | 242-470 | 295 | 720 | 410 | 406 | 510 | 60±1.4 | 970 | 190 | 50.4 | |
| JMⅡJ27 | 140000 | 200000 | 1150 | 220-300 | 242-470 | 295 | 720 | 410 | 520 | 1050 | 57 | ||||
| JMⅡJ28 | 160000 | 224000 | 1100 | 240-300 | 330-470 | 320 | 770 | 450 | 457 | 560 | 1200 | 215 | 69.4 | ||
| JMⅡJ29 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 600 | 1400 | 95.5 | ||||
| JMⅡJ30 | 280000 | 450000 | 1000 | 280-360 | 380-550 | 875 | 480 -550 | 559 | 620 | 50±1.6 | 1400 | 235 | 96.5 -109.5 | ||
| JMⅡJ31 | 400000 | 630000 | 930 | 300-400 | 380-650 | 935 | 520-600 | 610 | 630 | 60±1.0 | 1800 | 290 | 142-162 | ||
| JMⅡJ32 | 450000 | 710000 | 880 | 320-420 | 380-650 | 380 | 1030 | 480-640 | 622 | 690 | 2250 | 330 | 194-240 | ||
| JMⅡJ33 | 560000 | 900000 | 820 | 360-460 | 450-800 | 400 | 1080 | 580-700 | 660 | 726 | 66±2.2 | 2750 | 390 | 271-325 | |
| JMⅡJ34 | 1000000 | 1600000 | 740 | 400-500 | 460 | 1160 | 620-750 | 750 | 836 | 70±2.3 | 3500 | 450 | 387-465 | ||
| JMⅡJ35 | 1400000 | 2240000 | 680 | 440-560 | 520 | 1290 | 790-840 | 820 | 946 | 82±2.6 | 5000 | 570 | 750-810 | ||
| JMⅡJ36 | 2000000 | 3150000 | 620 | 480-600 | 540-800 | 570 | 1410 | 760-920 | 900 | 1040 | 92±2.8 | 6500 | 710 | 1050-1290 | |
| JMⅡJ37 | 2800000 | 4000000 | 570 | 450-630 | 640-800 | 610 | 1530 | 810-980 | 1000 | 1100 | 105±3.4 | 8400 | 880 | 1630-1950 | |
| JMⅡJ38 | 4000000 | 6000000 | 520 | 560-710 | 670 | 1670 | 950-1070 | 1100 | 1210 | 115±3.4 | 11000 | 1050 | 2670-3030 | ||
| JMⅡJ39 | 5000000 | 8000000 | 480 | 600-750 | 680-800 | 730 | 1830 | 970-1170 | 1200 | 1320 | 125±3.7 | 15000 | 1350 | 4060-4800 | |
| JMⅡJ40 | 6300000 | 10000000 | 430 | 670-850 | 780-880 | 800 | 2000 | 1140-1290 | 1300 | 1450 | 130±4 | 19000 | 1600 | 6600-7500 | |
| JMⅡJ41 | 8000000 | 12500000 | 400 | 750-850 | 780-980 | 2200 | 1260-1420 | 1400 | 1600 | 140±4.4 | 25000 | 1850 | 10400-11900 | ||
| JMⅡJ42 | 10000000 | 16000000 | 350 | 800-950 | 960 | 2400 | 1370-1550 | 1500 | 1760 | 32000 | 2100 | 15200-17400 | |||
